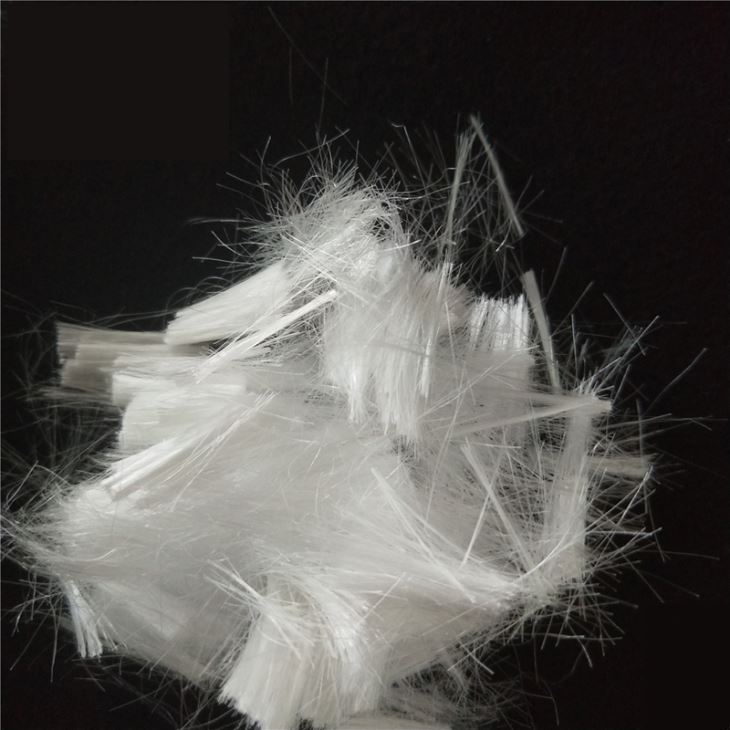

コンクリート用高品質合成繊維補強

ポリプロピレン樹脂として一般的に使用されているコンクリート繊維は、セメントコンクリートのプラスチック亀裂防止繊維に特に使用され、セメントコンクリートの初期亀裂を防止または低減することができ、セメントコンクリートの「二次リブ」として使用することができる。 。
コンクリート繊維は、ブレンド、紡糸および延伸のためにポリプロピレンチップに変性マスターバッチを添加することによって調製される。 コンクリート繊維の特別な帯電防止および紫外線防止処理は、繊維をコンクリート中に均一に分散させ、長期間その効果を発揮することができます。 繊維の「Ｙ」断面は繊維の表面積を増加させる。 "Xinsiwei"ブランドの繊維は化学的および物理的改質を受けます。 処理は粗い表面を有し、繊維とセメント系骨材との間の結合力を大幅に向上させる。 コンクリート繊維は、コンクリートの一次亀裂の発生と量を減らすことによって、コンクリートの性能を向上させることができます。 それは、コンクリート骨材、混和剤、混和剤およびセメントとのいかなる矛盾および化学反応も有さないので、それはコンクリート材料に対して良好な適応性を有する。

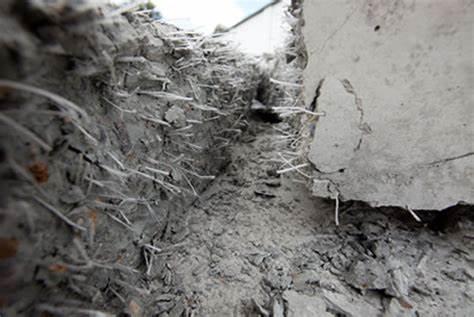

セメントコンクリートの硬化プロセスでは、セメントと水の水和が反応してコンクリートの体積が収縮します。 後の段階では、コンクリート中の自由水分の蒸発により、収縮応力がセメントマトリックスの引張強度を超え、コンクリート内部で発生します。 マイクロクラック マイクロクラックの発生は、コンクリートの引張強度が1MPa未満のとき、3-7dのゲル化期間で約70％です。 「Xinsiwei」ブランドの繊維をコンクリートに添加した後、繊維はコンクリート内に容易かつ迅速に均一に分散されて混沌とした支持システムを形成し、コンクリートの方向応力を分散させ、コンクリートの一次亀裂の発生および発生を防止する。一次微小ひび割れの数と規模は、コンクリートのひび割れ防止性と不浸透性を大幅に向上させ、コンクリートの靭性を向上させ、それによってコンクリートの耐用年数を延ばす。 また、繊維自体がある程度の強度を有しているため、繊維はコンクリート中に均一に分散してアンカー作用を形成し、瞬間的に一定の破断エネルギーを吸収することができる。
●主な技術的パラメータ：
材質：ポリプロピレン100％
吸湿率：<>
繊維形状：束ねられたモノフィラメント
ファイバ仕様：3、6、9、12、18mm
密度：0.91g / cm 3
破断点伸び：15％-20％
断面形状：O型またはY型
繊維径：18-45um
融点：165-175
引火点：590℃
自己分散性：良い
吸水性：なし
安全性：安全かつ無毒
耐酸性および耐アルカリ性：極めて高い
優れたパフォーマンスエディタ
●不浸透性を改善する。
●不凍液性能を向上させる。
●耐衝撃性と耐摩耗性を向上させる。
●靭性を向上させる。
●耐クラック性を向上させる。
●コンクリートの耐火性を高め、防爆機能を向上させる。
●コンクリート製品の品質を向上させる。 [1]
機能編集
（１）良好な分散性および強いグリップ。
（2）高い耐酸性および耐アルカリ性、高い耐放射線性。
（3）凍結防止および腐食防止、強化および強化。
（4）物理的強化、ひび割れ防止および強化。
（5）安定した性能、安全および無毒;
（６）構造が簡単で経済的で信頼性が高い。

ポリプロピレン繊維の使用は、一般に、元のデザインの混合比を変更する必要がなく、またそれが応力鋼棒の元のデザインを置き換えることもない。 1立方メートルのコンクリートあたりのコンクリートの量は0.6kgから1.2kgであり、推奨される投与量は1立方メートルのコンクリートあたり0.9kgです。 繊維は、水を加える前に乾燥材料（砂、セメントなど）を加えた後に加えられる。 混合時間は、３０〜６０秒間の繊維添加コンクリートの混合時間よりわずかに長い。

●スランプ調整：
繊維の添加は混合物の粘稠度を増しそしてスランプをわずかに減少させる。 スランプは使用前に実験により調整される。
●強度試験：
繊維の添加が元の設計強度に影響を及ぼさないことが実験により確認された。
●受圧面：
繊維の添加は表面に影響を与えません。 鋼鉄を使用するとき、それは鋼鉄か鉄こてを使用するべきです。 木のこてが十分に滑らかでなければ、繊維は引っ掛かります。
●成形と硬化
繊維を組み込んだコンクリートは、成形中に特別な要件はなく、通常のコンクリートに従って硬化させることができる。 標準包装：20kg / bag（20サシェ）

人気ラベル: 具体的な製造者、製造業者中国、安い、低価格のための良質の合成繊維の補強
